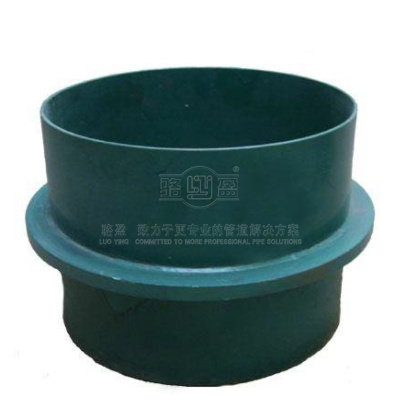

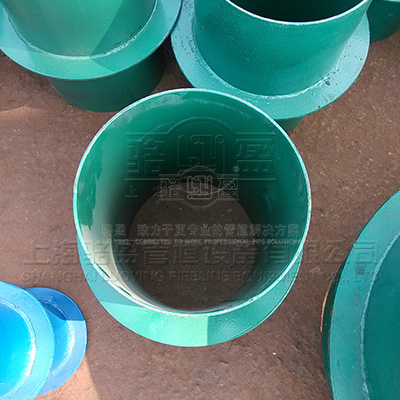

防水套管又叫穿牆套管，穿牆管。防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣，柔性防水套管主要用在人防牆，水池等要求很高的地方，剛性防水套管一般用在地下室等管道需穿管道地位置。防水套管在使用中面對不同的穿牆管材質的工作：
1.防水套管圖集按結構形式分為柔性防水套管（A、B型）、剛性防水套管（A、B、C型）及剛性翼環三種類型。
2剛性防水套管適用於穿構（建）築物外牆。Ⅰ型密封圈適用於一般防水要求，Ⅱ型適用於較嚴密的防水要求。適用溫度範圍：-20℃～+80℃。當穿牆管與泵或增壓設備的進出管道連接時，宜在連接處設置柔性連接。
3.剛性防水套管適用於管道穿牆處不受管道振動和伸縮的構（建）築物。對於有地震設防要求的地區，如採用剛性防水套管，應在進入池壁或建築物外牆的管道上就近設置柔性連接。B型適用於球墨鑄鐵管及鑄管。
剛性防水翼環適用於管道穿牆處不受管道振動和伸縮的構（建）築物，適用於管道穿牆處空間有限或管道安裝先於構（建）築物或管道的更新改造。對於有地震設防要求的地區，如採用剛性防水翼環，應在進入池壁或建築物外牆的管道上就近設置柔性連接。
上海防水套管選型或加工時，應滿足管路設計工況及安裝的要求，必要時，上海防水套管的穿牆壁厚、軸向推力等應經結構工程師確認。
國標02S404防水套管的安裝位置應盡量避開沈降縫、伸縮縫或二個較近距離的構（建）築物。特殊需要時，經由結構工程師選用。
當穿牆管的材質和外徑等超出防水套管圖集範圍，應注意對國標S404防水套管的結構形式、尺寸及縫隙內採用的填料等進行必要的調整和修正.
|
DN |
D1 |
D2 |
D3 |
D4 |
δ |
b |
k |
|
50 |
60 |
80 |
114 |
225 |
3.5 |
10 |
4 |
|
65 |
75.5 |
95 |
121 |
230 |
3.75 |
10 |
4 |
|
80 |
89 |
110 |
140 |
250 |
4 |
10 |
4 |
|
100 |
108 |
130 |
159 |
270 |
4.5 |
10 |
5 |
|
125 |
133 |
155 |
180 |
290 |
6 |
10 |
6 |
|
150 |
159 |
180 |
219 |
330 |
6 |
10 |
6 |
|
200 |
219 |
240 |
273 |
385 |
8 |
12 |
8 |
|
250 |
273 |
295 |
325 |
435 |
8 |
12 |
8 |
|
300 |
325 |
345 |
377 |
500 |
10 |
14 |
10 |
|
350 |
377 |
400 |
426 |
550 |
10 |
14 |
10 |
|
400 |
426 |
445 |
480 |
600 |
10 |
14 |
10 |
|
450 |
480 |
500 |
530 |
650 |
10 |
14 |
10 |
|
500 |
530 |
550 |
590 |
730 |
10 |
16 |
10 |
|
600 |
630 |
660 |
690 |
830 |
10 |
16 |
10 |
|
700 |
720 |
750 |
790 |
920 |
10 |
16 |
10 |
|
800 |
820 |
850 |
880 |
1020 |
10 |
16 |
10 |
|
900 |
920 |
950 |
980 |
1120 |
10 |
16 |
10 |
|
1000 |
1020 |
1050 |
1080 |
1230 |
10 |
16 |
10 |
|
1200 |
1220 |
1250 |
1290 |
1430 |
12 |
20 |
12 |
|
1400 |
1420 |
1450 |
1490 |
1630 |
12 |
20 |
12 |
|
1600 |
1620 |
1650 |
1690 |
1830 |
14 |
20 |
14 |
|
1800 |
1820 |
1850 |
1900 |
2040 |
16 |
20 |
16 |
|
2000 |
2020 |
2050 |
2100 |
2240 |
16 |
20 |
16 |
